法蘭是連接管道、閥門、泵和其他設備以形成管道系統的元件。它還為清潔、檢查或修改提供了便利。法蘭通常是焊接或擰緊的。法蘭接頭是通過將兩個法蘭用螺栓連接在一起而制成的，它們之間有一個墊圈以提供密封。

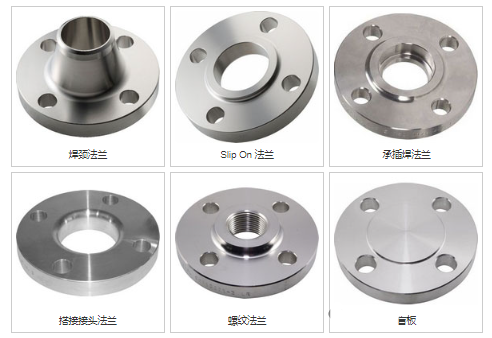

石油和化工行業中最常用的法蘭類型

法蘭材料

管法蘭采用各種不同的材料制成，如不銹鋼、鑄鐵、鋁、黃銅、青銅、塑料等，但最常用的材料是已加工表面的鍛造碳鋼。

此外，法蘭，如同其他配件和管道，用于特定目的，有時在內部配備了與法蘭本身性能完全不同的材料層，這就是“襯里法蘭”。

法蘭的材料，基本上是在選擇管道時設定的，在大多數情況下，法蘭與管道的材料相同。

法蘭尺寸

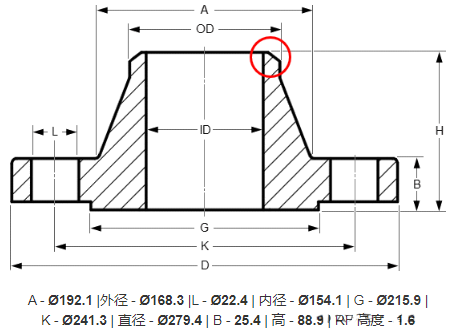

每個法蘭 ASME B16.5 都有對應的標準尺寸。如果日本的繪圖員或加拿大的預制工或澳大利亞的管道裝配工當談?wù)摵割i法蘭NPS 6,150磅，Sch40 ASME B16.5時，那么他們就會去找相應的法蘭標準尺寸，如下圖所示。

如果訂購法蘭，供應商就要知道材料類型。例如，ASTM A105 是鍛造碳鋼法蘭，而 A182 是鍛造不銹鋼法蘭。

所以，為了正確地向供應商提交訂單必須指定兩個標準：制造標準和材料標準：如：帶頸法蘭NPS 6,150級，Sch 40，ASME B16.5 / ASTM A105。

上面的法蘭有 8 個螺栓孔，焊接坡口為 37.5 度（紅色圓圈）。所有給定的尺寸均以毫米為單位。并需要密封面形式如突面 （RF），環型接頭 （RTJ）、平面 （FF） 等。

螺栓連接法蘭連接

法蘭連接的性能是許多因素（法蘭、螺栓、墊圈、工藝、溫度、壓力、介質）的復雜組合。所有這些不同的元素都是相互關聯的，并且相互依賴才能獲得正確的結果。法蘭接頭的可靠性在很大程度上取決于對法蘭連接的有效控制。

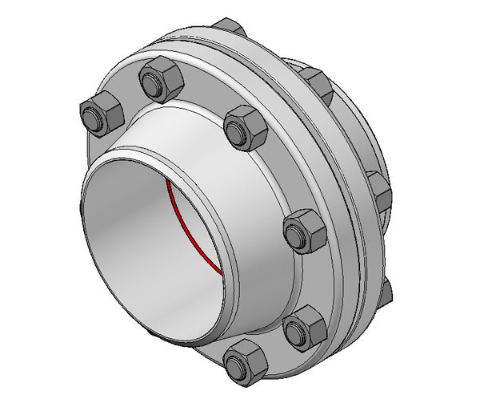

典型的螺栓法蘭連接

多年來，石油和化工行業已經認識到安裝和組裝的重要性。在歐洲，重點是確保由經過培訓和驗證的技術人員進行法蘭的連接工作，這導致了歐洲技術標準 TS EN 1591 第 4 部分的發布。

該標準適用于螺栓連接技術人員及其主管、責任工程師，他們拆卸、組裝和緊固任何加壓系統的螺栓連接。該標準為參與法蘭連接和斷開的人員提供了培訓和評估方法，可以被視為類似于參與壓力容器工作的焊工所需的培訓。該標準的發布表明了對法蘭連接過程的有效控制在確保法蘭無泄漏性能方面的重要性。墊片只是螺栓法蘭連接可能泄漏的眾多原因之一。

即使螺栓連接法蘭連接的所有復雜相互關聯的組件完美協調地工作，導致螺栓法蘭連接成功或失敗的最重要因素將是安裝墊片時應注意正確的安裝和組裝程序。如果作業得當，法蘭連接將在目標預期壽命內保持無泄漏。

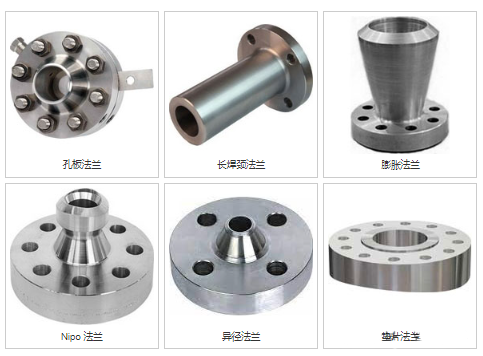

還有一些特殊的法蘭，如：

法蘭連接與焊接連接

是否采用法蘭連接沒有特定的標準去定義。在新建的工廠中，習慣上盡量減少法蘭連接，因?yàn)橹恍枰粋€(gè)焊縫即可連接兩根管道。這節省了兩個法蘭、墊圈、雙頭螺栓、第二個焊縫、第二個次焊縫的無損檢測成本等。

法蘭連接的其他一些缺點..

每個法蘭連接都可能泄漏（有些人證實法蘭連接從來都不是 100% 防漏的）。法蘭連接的管道系統需要更多的空間（想想管架上帶法蘭的管道間距）。法蘭管道系統的保溫成本更高（特殊的保溫法蘭帽）。

當然，法蘭連接有很大的好處，例如：一條管線可以包含多個管段，并且可以在車間中制造。這種管段可以在工廠組裝，無需焊接。并且不必在工廠中做 NDT（X 射線、水壓測試等），因?yàn)檫@已經在車間完成了。也不必在工廠中噴砂和噴漆，因?yàn)樵谲?chē)間里也已經完成了（只應修復安裝過程中的油漆損壞）。與許多事情一樣，一切都有其優缺點。
