裝置簡介：
常減壓裝置280萬噸/年，設(shè)計(jì)年開工時間8000小時，2018年裝置檢修至2021連續(xù)運(yùn)行3年；
延遲焦化裝置120萬噸/年，設(shè)計(jì)年開工時間8000小時，2018年裝置檢修至2021年連續(xù)運(yùn)行3年。
腐蝕特性分析：
腐蝕流程：常減壓裝置，低溫HCl+H2S+H2O腐蝕，以及高溫部位的高溫硫和環(huán)烷酸腐蝕；焦化裝置，分餾系統(tǒng)低溫部位的H2S+HCI+NH3+H2O腐蝕以及銨鹽垢下腐蝕。
腐蝕重點(diǎn)分布：
常減壓裝置，常壓塔頂循以上部位及其冷凝冷卻系統(tǒng)；焦化裝置，分餾系統(tǒng)分餾塔的濕硫化氫腐蝕及水冷器的循環(huán)水垢下腐蝕。

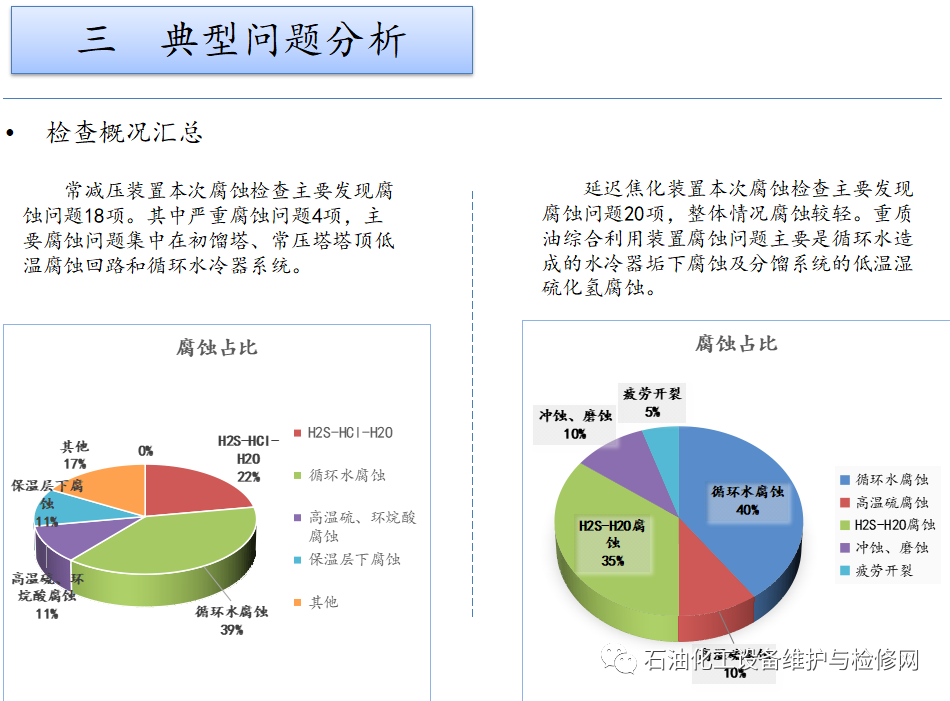

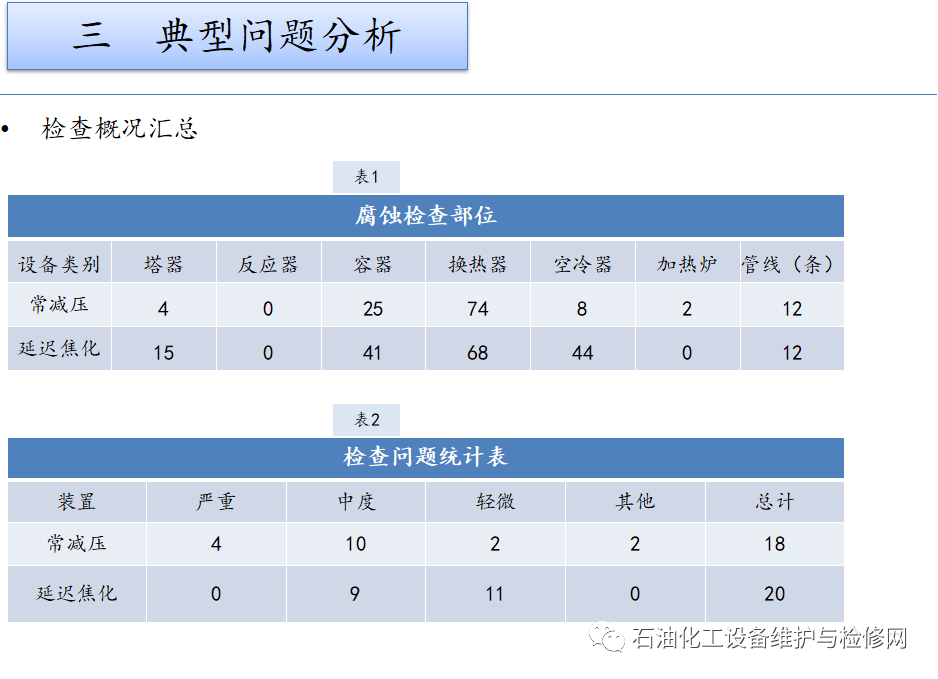

問題描述：

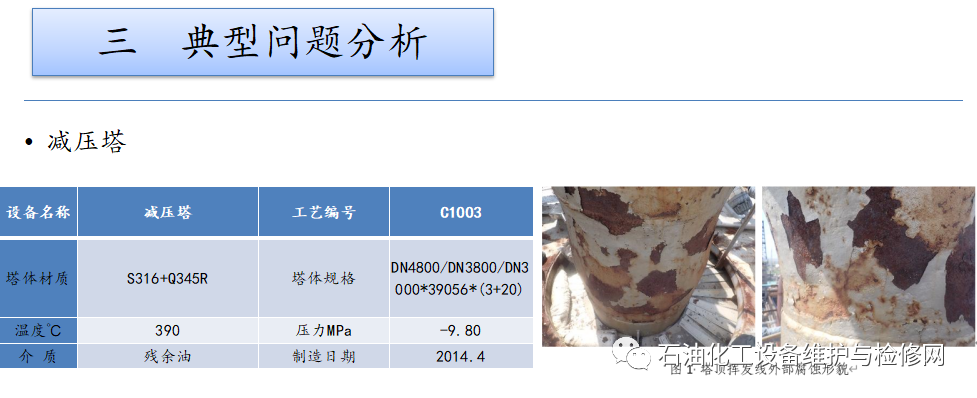

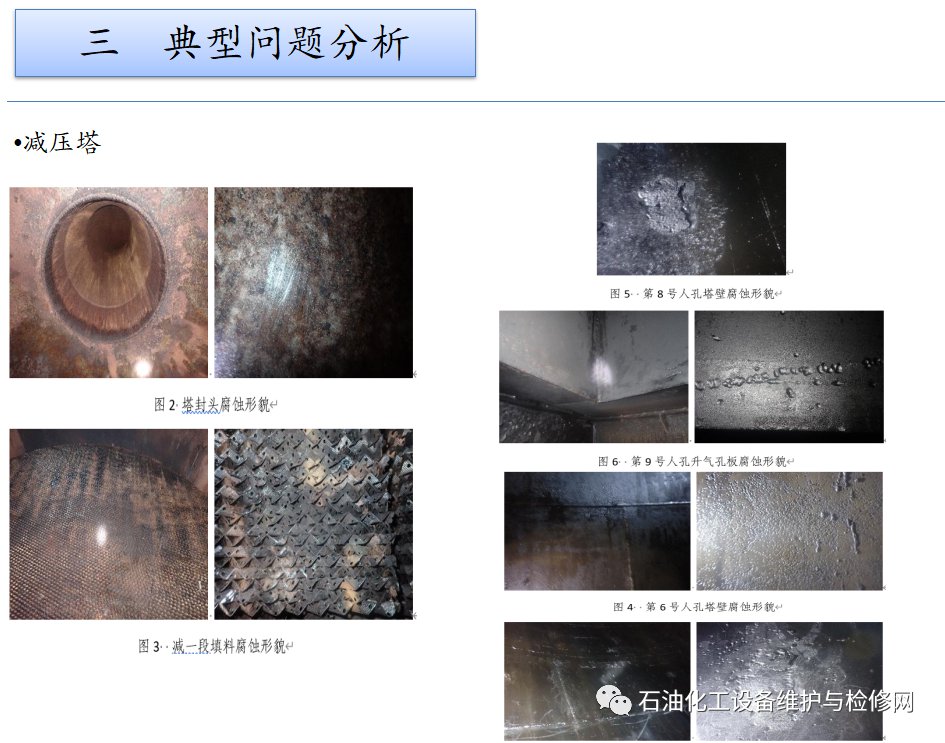

塔頂揮發(fā)線外防腐涂層腐蝕較重，外部涂層大部分脫落，存在銹蝕，垢下點(diǎn)坑蝕，深約0.7-0.8mm，局部達(dá)到1.0mm。頂封頭、塔壁、焊縫輕微腐蝕。減一填料部分已拆除，剩余的填料可見表面腐蝕變色。各段抽出斗良好。減三及減四段的升氣孔板出現(xiàn)零星坑蝕，深約0.5-0.7mm。第七至第八號人孔間的填料函塔壁，南側(cè)出現(xiàn)多處腐蝕坑，深約0.5-0.6mm。襯里與塔壁出現(xiàn)分離現(xiàn)象。車間實(shí)施擴(kuò)能技改，更換減一、減二、減三及減四段填料，實(shí)施減二線至進(jìn)料口之間塔壁更新。頂封頭測厚數(shù)據(jù)為21.0-24.0mm。塔壁測厚數(shù)據(jù)為21.7-22.2mm。底封頭測厚數(shù)據(jù)為21.9-22.2mm。
原因分析：高溫硫腐蝕、局部高溫環(huán)烷酸腐蝕。
防腐建議：對塔頂揮發(fā)線外部重新防腐涂層措施。

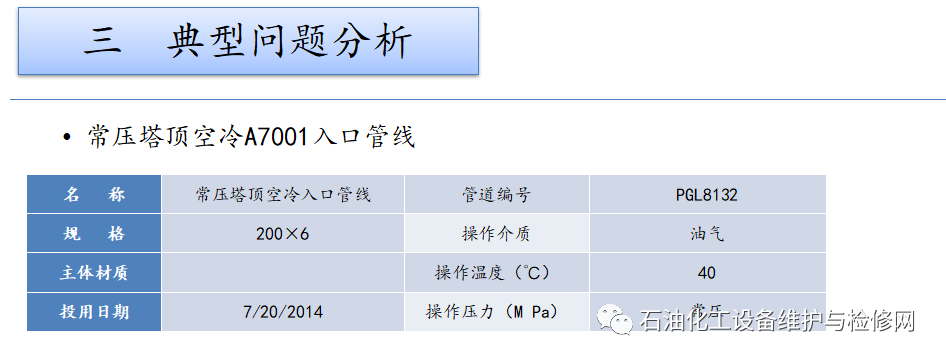

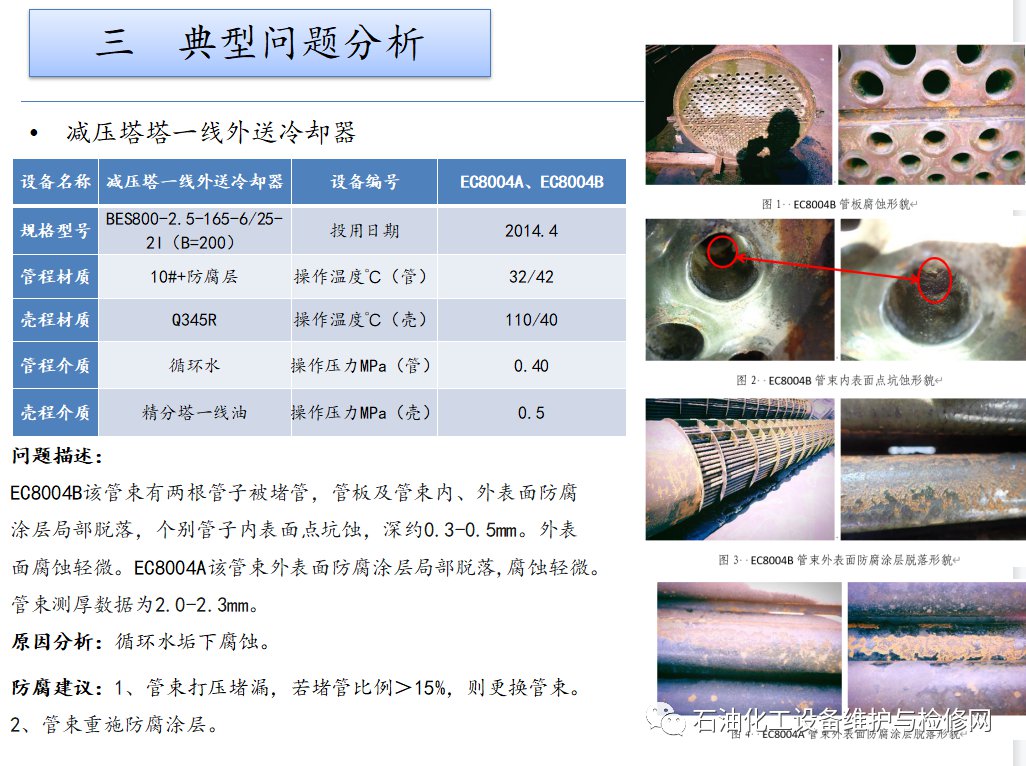

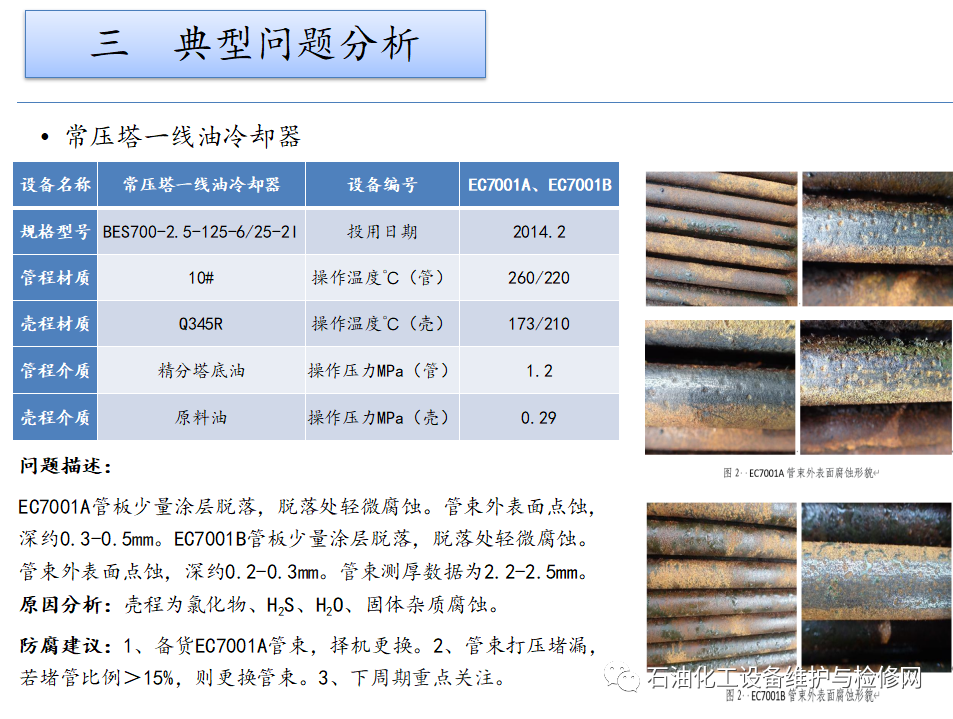

問題描述：

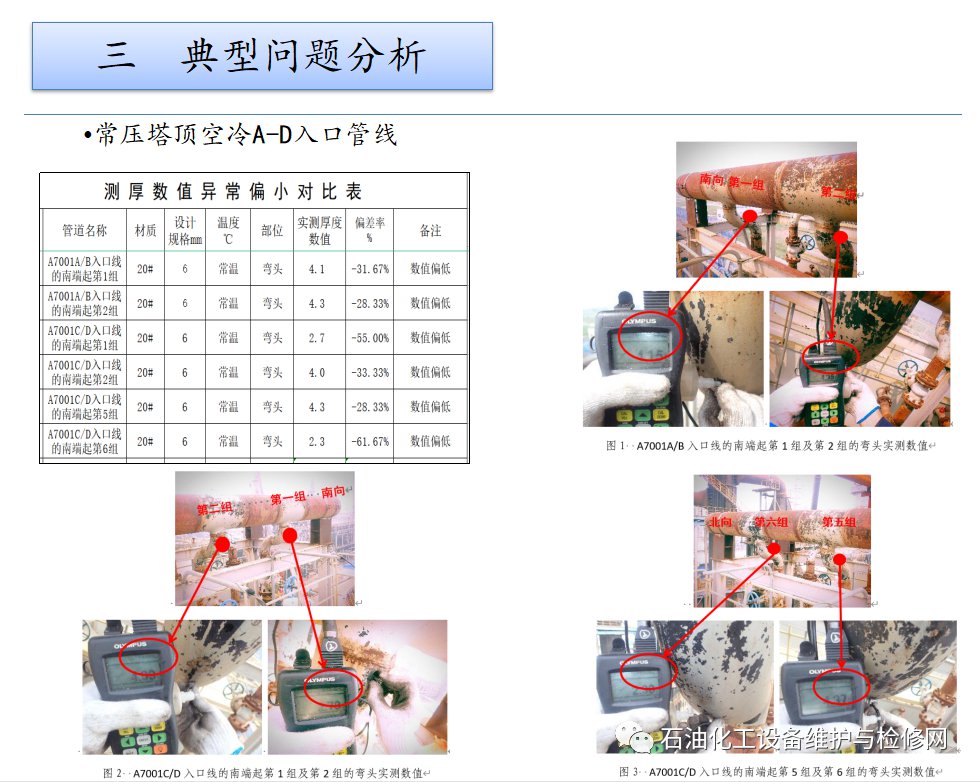

常壓塔頂空冷A/B入口線的南端起第1組及第2組的彎頭實(shí)測數(shù)值分別為4.1-5.0mm和4.3-5.4mm。常壓塔頂空冷C/D入口線的南端起第1組及第2組的彎頭實(shí)測數(shù)值分別為2.7-3.8mm和4.1-5.5mm。第5組及第6組的彎頭實(shí)測數(shù)值分別為4.3-5.1mm和2.3-4.3mm。最小數(shù)值與設(shè)計(jì)規(guī)格相比較，偏差率達(dá)到-20%以上。
原因分析：H2S+HCl+H2O腐蝕、銨鹽垢下腐蝕、偏流沖蝕。
防腐建議：1、對測厚數(shù)值偏低的管件進(jìn)行更換處理。2、其它管件加強(qiáng)定點(diǎn)測厚或安裝在線定點(diǎn)測厚系統(tǒng)進(jìn)行監(jiān)控管理。

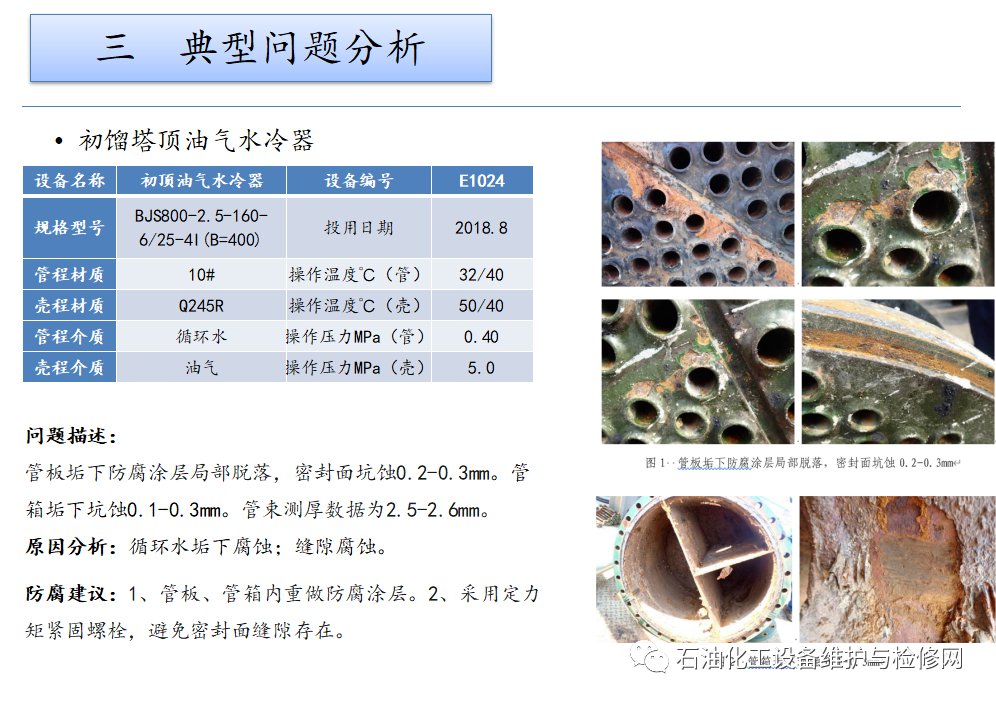

主要腐蝕問題：
三頂冷凝冷卻系統(tǒng)的低溫腐蝕，高溫部位的硫和環(huán)烷酸造成的腐蝕。換熱器類腐蝕問題主要集中在水冷器的結(jié)垢及垢下腐蝕。由于裝置運(yùn)行周期較長，部分保溫層存在一定破損情況，導(dǎo)致裝置部分設(shè)備存在不同程度的保溫層下腐蝕情況。
防腐建議：
裝置應(yīng)連續(xù)平穩(wěn)操作，處理量應(yīng)控制在設(shè)計(jì)范圍（60%-110%）內(nèi)，超出該范圍應(yīng)請?jiān)O(shè)計(jì)單位核算。
加強(qiáng)原油檢測，分析原油有機(jī)氯，并納入日常定期監(jiān)測。如果原油有機(jī)氯超出設(shè)防值（中石化導(dǎo)則脫后有機(jī)氯≤3ppm），建議摻煉，同時確保不超限運(yùn)行；通過降低塔頂氯化物含量以及控制氨的來源。
對于低溫系統(tǒng)的腐蝕控制：應(yīng)以工藝防腐為主 1、主要做好“一脫三注”工藝防腐，電脫鹽要保證脫后含鹽小于3ppm，含水小于0.3%，滿足合格率達(dá)到90%以上；2、塔頂操作溫度控制，常壓塔的溫度與壓力要匹配。核算塔頂油氣中水露點(diǎn)溫度，控制塔頂內(nèi)部操作溫度高于水露點(diǎn)溫度14℃以上；塔頂回流如返塔溫度不低于90℃?？膳c頂循混合后返塔，或者其它措施。避免塔內(nèi)因塔頂回流形成液相水腐蝕環(huán)境。3、工藝防腐注劑，根據(jù)實(shí)際情況，科學(xué)制定塔頂注劑方案，通常采用注水來抑制腐蝕。注水可采用該裝置凈化水或除鹽水。控制注水量，使得注水點(diǎn)處有10%~25%的液態(tài)水。控制回流罐切出的水pH值5.5-7.5（如注有機(jī)胺），鐵離子含量小于3ppm。保證注水、注劑泵不間斷的正常運(yùn)行。

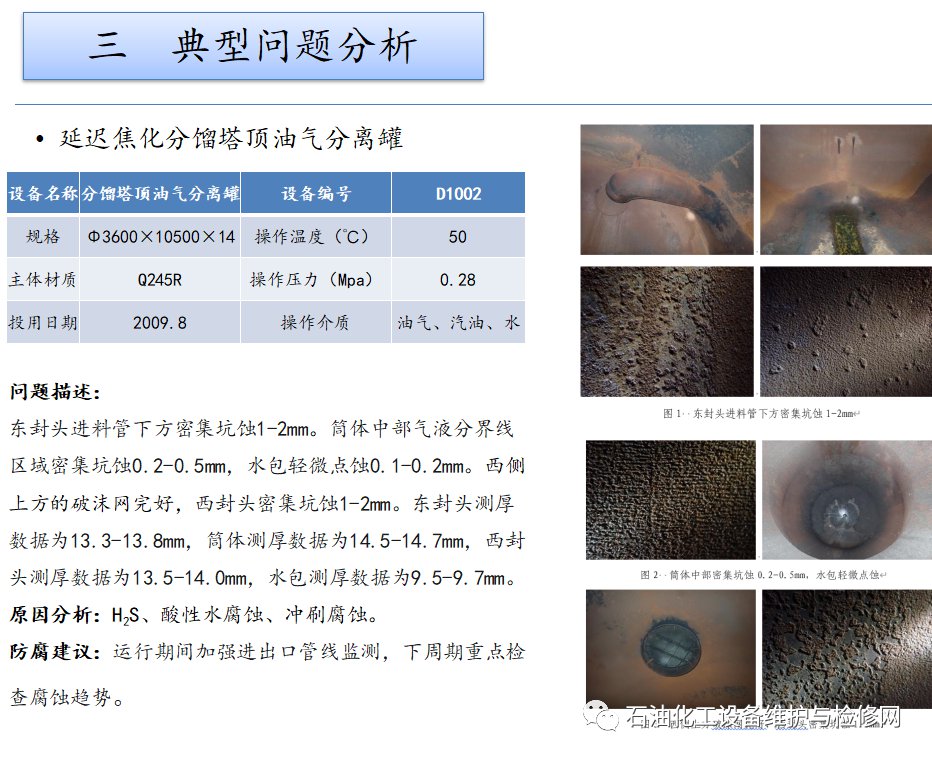

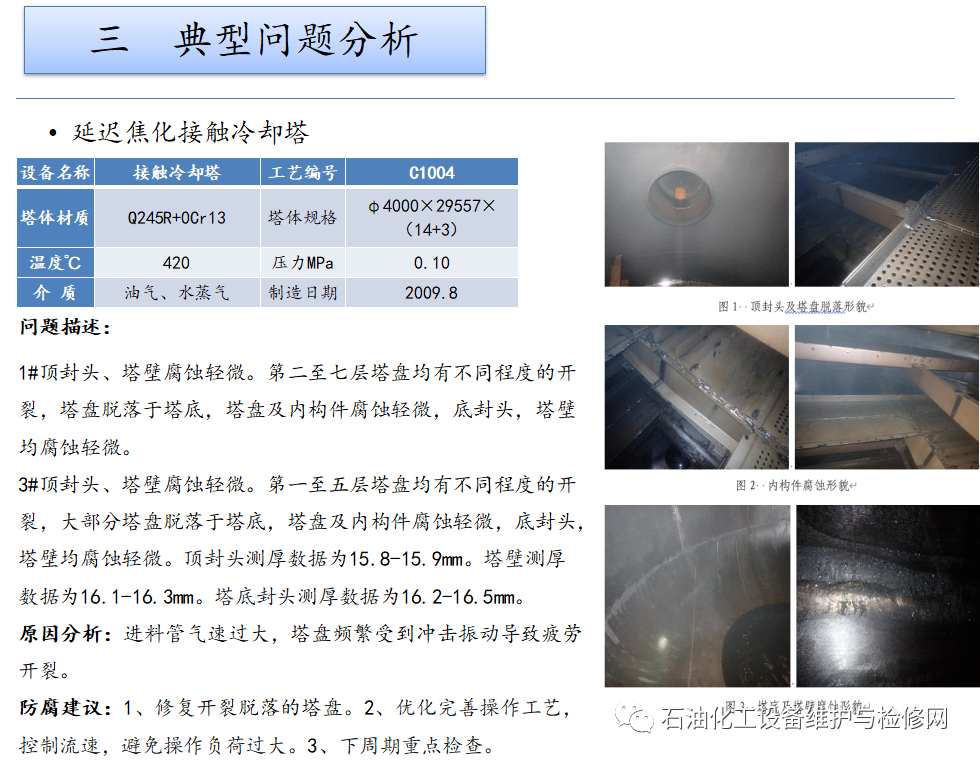

主要腐蝕問題：
從本次腐蝕檢查結(jié)果來看，設(shè)備選材較為合理，原料性質(zhì)總體與設(shè)計(jì)一致，材質(zhì)等級基本能夠滿足現(xiàn)在生產(chǎn)條件下的需要。
本裝置的大部分設(shè)備和管線均無嚴(yán)重腐蝕問題。主要腐蝕問題集中在水冷器類的循環(huán)水垢下腐蝕，分餾系統(tǒng)低溫部位的濕硫化氫+沖刷腐蝕。
防腐建議：
嚴(yán)格控制原料油中的硫含量和酸值在設(shè)防值范圍內(nèi)。焦化原料酸值如大于 1.5mgKOH/g，進(jìn)料段大于 220℃ 高溫部位的選材宜考慮 316 類不銹鋼（Mo 含量≮2.5%）， 同時加強(qiáng)設(shè)備管線的定期腐蝕監(jiān)測和高溫部位檢查。監(jiān)測原料油氯和氮含量。
循環(huán)冷卻水換熱器控制 循環(huán)冷卻水管程流速不宜小于 1.0m/s。當(dāng)循環(huán)冷卻水殼程流速小于 0.3m/s 時，應(yīng)采取防腐涂層、反向沖洗等措施。循環(huán)冷卻水水冷器出口溫度推薦不超過 50℃。
